NE1189

LLC synkroninen tasasuuntaajasiru

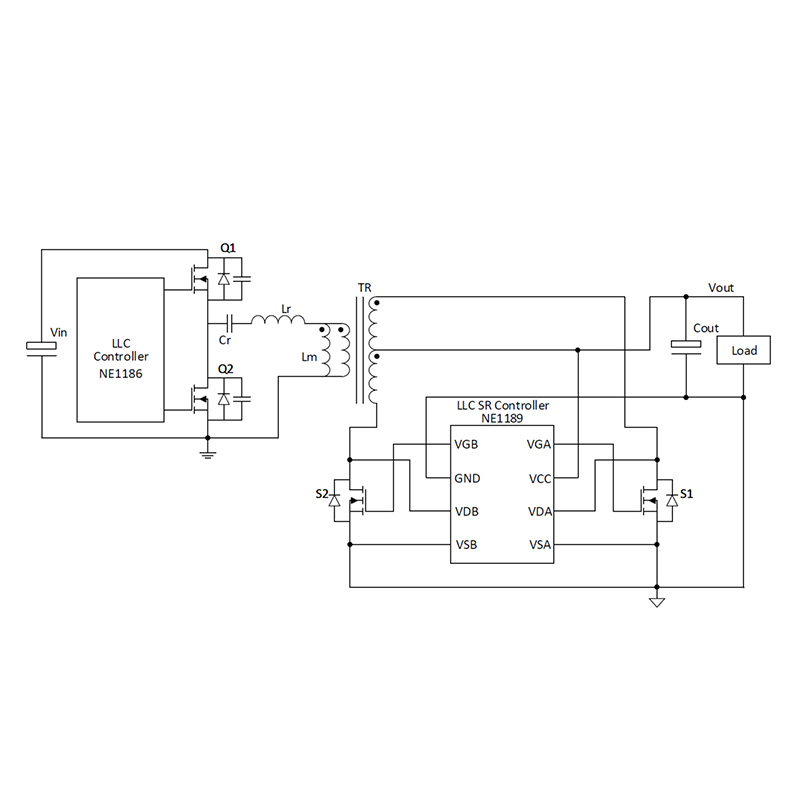

NE1189 on kaksikanavainen synchronous rectifier (SR) -ohjain IC:n korkean suorituskyvyn järjestelmä. Käyttämällä asianmukaista hilaohjausmenetelmää ja riippumattomia näytteistettyjä tuloja maksimaalisen hyötykuorman saavuttamiseksi kaikissa tilanteissa, NE1189 toimii laajalla syöttöjännitealueella 4,7 V - 38 V, erittäin matalalla staattisella virralla ja kaksikanavaisilla ohjainpiireillä LLC-resonanssia varten. muuntimen toisiomuuntajan käämit keskihanoilla. Erittäin pieni 10 ns:n sammutusviive ja suuri nieluvirta (~2,5 A) parantavat SR VDS:n rasitusta.

Ainutlaatuinen VG-kiinnityspiiri toimii hyvin estämään VG:tä kulkemasta VD-nastan läpi ilman VCC:tä nopeasti nousemalla, mikä välttää ensiöpuolen ja toisiopuolen järjestelmän käynnistyessä, jos SR VCC on edelleen alle 2 V. NE1189:ssä on kunnollinen looginen suojaustoiminto, sisäinen looginen lukitus ja kaksivaiheinen lukitusaika voivat tehdä järjestelmästä luotettavamman.

Tuotteen edut:

• Laaja VCC-jännitealue 4,7V-38V

• Erittäin pieni staattinen virta < 90uA

• Estää DCM-renkaita laukaisemasta virheitä ja 10ns nopean sammutuksen

• Mikä tahansa viides arvo, joka on yhteensopiva VGA/VGB-kiinnityspiirin MOSFET:ien kanssa, kun VCC on alle 2 V

• VDA- ja VDB-nastat tukevat negatiivisen jännitepiikkien pienentämistä -3 V:iin

• Differentiaalitulot induktiivisille päästöille ja lähdejännitteen MOSFET-transistoreille jokaiselle SR:lle

• Sisäänrakennettu kaksikanavainen looginen lukko

• Mukautuvat porttiohjaimet maksimaalisen tehokkuuden saavuttamiseksi
