KP2801SGA

Tehokas, lähes resonanssitehostintyyppinen vakiojännitteen tehokertoimen korjausohjain

KP2801SGA on korkean suorituskyvyn, kvasiresonanssi (QR) Boost-tyyppinen (Boost) vakiojännitetehokertoimen korjaus (PFC) -ohjain. Siru toimii adaptiivisesti kriittisessä on-tilassa (CRM) ja epäjatkuvassa on-tilassa (DCM). Täysi kuorma, kun siru toimii CRM:ssä; Kun kuormaa vähennetään, siru toimii DCM:ssä ja työtaajuutta pienennetään järjestelmän tehokkuuden parantamiseksi. Optimoimalla CRM/DCM-ohjausalgoritmi ja tulolinjan jännitteen myötäkytkentäkompensointi, siru voi helposti saavuttaa korkean tehokertoimen (PF) ja alhaisen tuloharmonisen (THD) suorituskyvyn, vaikka siru toimisi DCM:ssä. Lisäksi siru parantaa entisestään kevyen kuormituksen tehokkuutta Burst-tilan avulla ja vähentää huomattavasti järjestelmän valmiustilan menetystä.

KP2801SGA Sisäänrakennettu korkeajännitteinen käynnistys- ja virtalähdepiiri ilman ulkoista virtalähdettä voi saavuttaa nopean käynnistyksen ja virran. Lisäksi degaussing-tunnistustekniikka ilman apukäämityksiä yksinkertaistaa järjestelmän suunnittelua ja alentaa tuotantokustannuksia.

KP2801SGA on täysin integroitu suojaominaisuuksiin, mukaan lukien: VDD-alijännitesuoja (UVLO), VDD-ylijännitesuoja (VDD OVP), tuloalijännitesuoja (BOP), ulostuloalijännitesuoja (UVP), kaksivaiheinen ulostulon ylijännitesuoja (OVP), Jaksottainen virtaraja (OCP), epänormaali ylivirtasuoja (AOCP), ylikuumenemissuoja (OTP) ja nastainen avoin oikosulkusuoja.

Pääominaisuus

• Sisäänrakennettu 700 V suurjännitevirtalähde, käynnistysaika <200 ms

• Kevyen kuormituksen tehokkuuden optimointi ja valmiustilahäviön optimointi

• Tehokerroin > 0,95, THD < 8 %

• Kevyen kuorman THD-optimointi

• Dynaaminen suorituskyvyn optimointi

• Tukee yksikäämin induktanssia

• Sisäänrakennettu ±2 % (@Tj=25℃) vakiojännitteen referenssijännite

• Kapselointityyppi SOP-8

• Sisäiset suojaustoiminnot:

• VDD ylijännite-/alijännitesuoja (VDD OVP/UVLO)

• Tulon alijännitesuojaus (BOP)

• Ulostulon alijännitesuoja (UVP)

• Kaksivaiheinen ulostulon ylijännitesuoja (OVP)

• Cycle Current Limit (OCP)

• Epänormaali ylivirtasuoja (AOCP)

• Ylikuumenemissuoja (OTP)

• Pin-avoin oikosulkusuoja

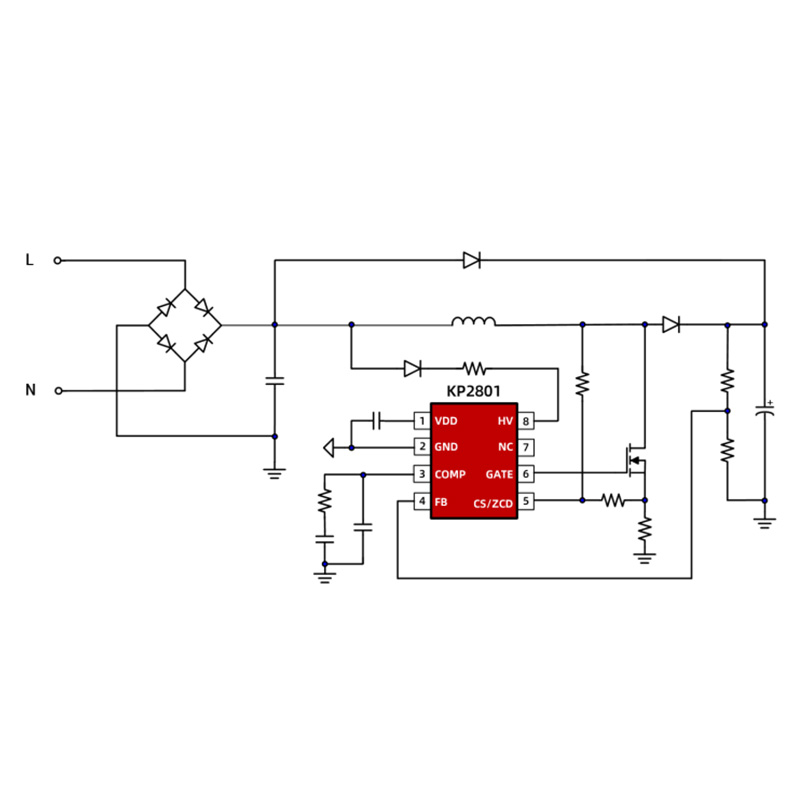

Tyypillinen sovellus

• LED-valaistuksen virtalähde ja adapterin virtalähde
