KP1511SPA

Tehokas, kriittisen tilan boost PFC vakiojänniteohjain

KP1511SPA on erittäin integroitu porrastettu PFC-vakiojännitesäädin, siru käyttää näennäisresonanssitoimintatapaa yhdistettynä aktiivisen tehokertoimen korjauksen ohjaustekniikkaan, joka täyttää korkean tehokertoimen, erittäin alhaisen harmonisen vääristymän ja korkean hyötysuhteen vaatimukset.

KP1511SPA:n sisäinen integroitu purkamissignaalin tunnistustekniikka, kun taas integroitu 650 V:n suurjännitekäynnistys- ja virtalähdepiiri, ei ylimääräistä käämitystunnistusta ja virtalähdettä, vain muutama oheislaite, mikä yksinkertaistaa huomattavasti järjestelmän suunnittelua ja tuotantokustannuksia.

KP1511SPA integroi täydelliset suojatoiminnot varmistamaan järjestelmän turvallisen ja luotettavan toiminnan, kuten: VDD alijännitesuoja (UVLO), syklin virtaraja (OCP), ylikuumenemissuoja (OTP), ulostulon ylijännitesuoja (OVP), ulostulon alijännitesuoja ( UVP) jne.

Pääominaisuus

• Korkea hyötysuhde kvasiresonanssitilassa

• Ei tue apukäämin rakennetta

• Integroitu 650 V korkeajännitekäynnistys- ja virransyöttöpiiri

• Yksivaiheinen aktiivinen tehokertoimen korjaustekniikka

• Täysjännitteen tehokerroin >0,9, THD<10 %

• Järjestelmän käynnistysaika <200 ms

• Erittäin tarkka vakiopaineen säätö

• Erittäin pieni käyttövirta

• Erinomainen verkkojännitteen ja kuormituksen säätö

• Sisäiset suojaustoiminnot:

Ulostulon ylijännitesuoja (OVP)

• Ulostulon alijännitesuoja (UVP)

• Cycle Current Limit (OCP)

• Etuosan pimennys (LEB)

• Ylikuumenemissuoja (OTP)

• Kapselointityyppi SOP-8

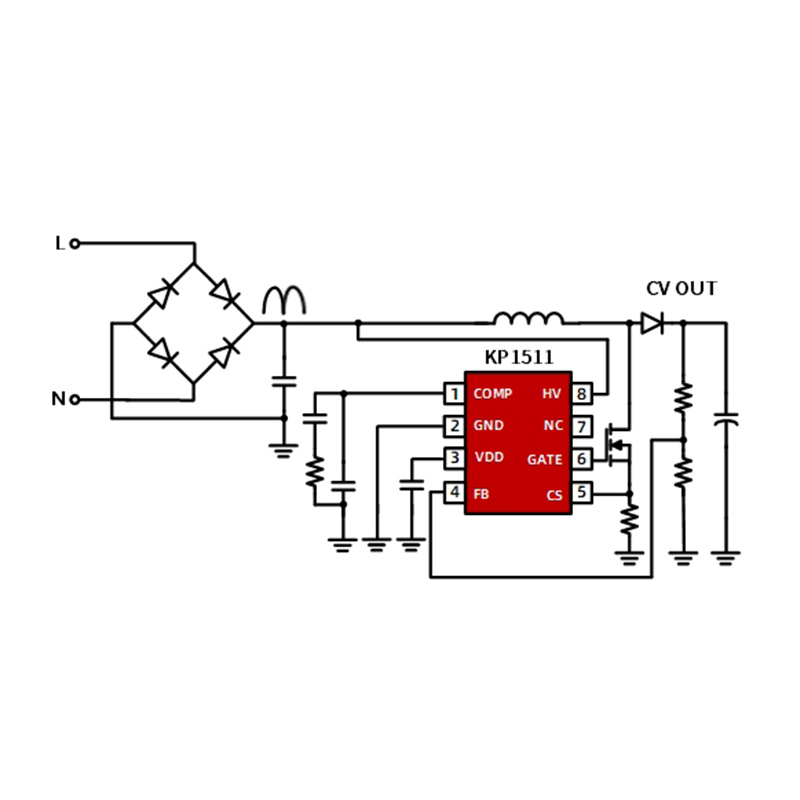

Tyypillinen sovellus

• Tehokkaat PFC-sovellukset
