KP2202SGA

Korkean taajuuden, korkean hyötysuhteen, näennäisen resonanssitilan virtatilan PWM-taajuusmuuttajan ohjain

KP2202SGA on korkeataajuinen korkean suorituskyvyn kvasiresonanssivirtamoodi PWM-ohjain off-line flyback-muuntimille. Siru integroi korkeajännitteisen käynnistyspiirin, joka voi saavuttaa nopean käynnistyksen ja erittäin alhaisen valmiustilan. Sirussa on myös integroitu tulovirtakatkon havaitsemistoiminto ja X-kondensaattorin purkautuminen, mikä ratkaisee X-kondensaattorin purkausvastuksen aiheuttaman valmiustilahäviön. Sirun suurin kytkentätaajuus on 500 kHz, ajonopeus on nopea, kyky on vahva, viive on pieni ja galliumnitridin ja muiden korkeataajuisten laitteiden käyttö voi parantaa huomattavasti tuotteen suorituskykyä ja vähentää tuotteen määrää.

KP2202SGA toimii laakson pohjan päällä -tilassa, korkeimmalla taajuudella, joka on määritetty vastaavan nastan kautta, ja huippuvirran värinällä EMI-suorituskyvyn optimoimiseksi. Siru toimii vihreässä energiansäästötilassa ja hikkatilassa, ja valmiustilan virrankulutus on alle 30 mW.

KP2202SGA on integroitu täydellisillä suojaominaisuuksilla, mukaan lukien: VDD Alijännitesuoja (UVLO), VDD Ylijännitesuoja (VDD OVP), sisääntulo Alijännitesuoja (BOP), tulo Ylijännitesuoja (LOVP), X-kondensaattorin purkaussuoja, ulostulo Ylijännitesuoja (OVP) , kierto syklin virtarajan mukaan (OCP), ylikuormitussuoja (OLP), lähtövirran ylivirtasuoja (SOCP), sisäänrakennettu ylikuumenemissuoja, ulkoinen ylikuumenemissuoja, pehmeä käynnistys, etusammutus (LEB), CS-nastainen avoimen piirin suoja jne. .

Pääominaisuus

• Integroitu suurjännitekäynnistystoiminto

• Integroitu X-kondensaattoripurkaus

• Integroitu tulon ylijännitesuoja ja tulon alijännitesuoja

• Erittäin pieni käynnistys- ja käyttövirta, valmiustilan virrankulutus <30mW

• Pohjalukitustila, maksimi toimintataajuus kolme säädettävää (500kHz, 300kHz, 140kHz)

• Erittäin laaja VDD-virtalähdealue 10V-112V

• Integroitu EMI-optimointitekniikka

• Kevyen röyhtäilytilan toiminta ja melun optimointi

• Pakkaustyyppi SSOP-10

• Integroitu suojaus itsepalautustilassa:

• VDD ylijännite-/alijännitesuoja (VDD OVP/UVLO)

• Output Overvoltage Protection (OVP)

• Tulon alijännitesuojaus (BOP)

• Tulon ylijännitesuoja (LOVP)

• On-chip ylikuumenemissuoja (OTP)

• Ulkoinen ylikuumenemissuoja

• Cycle Current Limit (OCP)

• Lähtövirran ylivirtasuoja (SOCP)

• Ylikuormitussuoja (OLP)

• Epänormaali ylivirtasuojaus (AOCP)

• Etuosan pimennys (LEB)

• CS-nastainen avoimen piirin suojaus

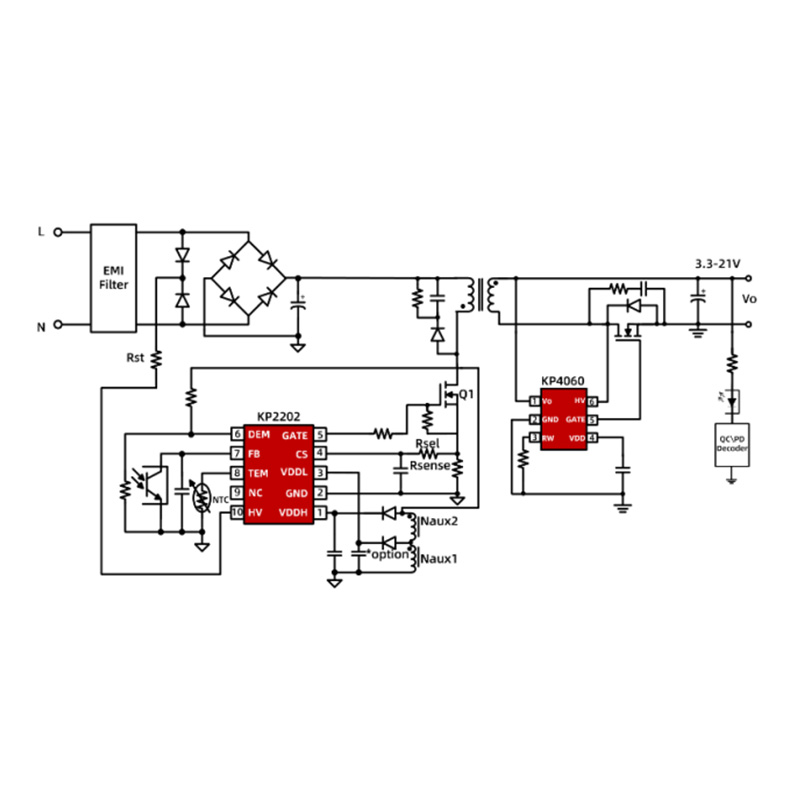

Tyypillinen sovellus

• Laturit ja sovittimet
