KP201LGA

Integroitu vakiovirtatoiminto, off-line-virtatilan PWM-ohjain

KP201LGA on korkean suorituskyvyn PWM-ohjain, joka on suunniteltu offline-flyback-virtalähteille.

Integroituna yleiseen ensisijaiseen vakiovirtaohjaustekniikkaan, siru voi tukea jaksoittaista tilaa ja jatkuvaa tilaa, mikä sopii eristetyille tehonsyöttösovelluksille, joissa on vakiovirta.

KP201LGA:ssa on sisäinen erittäin tarkka 65 kHz:n kytkentätaajuusoskillaattori, jossa on hiominen EMI-suorituskyvyn optimoimiseksi. Siru toimii vihreässä energiansäästötilassa ja röyhtäilytilassa, ja sen virrankulutus valmiustilassa on alle 75 mW.

KP201LGA integroi täydelliset suojaominaisuudet, mukaan lukien: VDD-alijännitesuoja (UVLO), VDD-ylijännitesuoja (OVP), jaksoittainen virranrajoitus, oikosulkusuoja (SCP), ylikuormitussuoja (OLP), ylikuumenemissuoja, pehmeä käynnistys, VDD-kiinnitys ja CS pin-avoinsuoja.

Pääominaisuus

• Voi tukea ajoittaista tilaa, alkuperäisen reunavakiovirtatekniikan jatkuvaa tilaa

• ±5 % vakiovirran tarkkuus; ±1 % vakiopainetarkkuus

• Valmiustilan virrankulutus <75mW

• Kiinteä 65 kHz:n kytkentätaajuus

• Vihreä virransäästötila ja hikkatila toimivat

• Erittäin pieni käynnistys- ja käyttövirta

• Integroitu värinätoiminto EMI:n optimoimiseksi

• Integroitu virtatilan ohjaus sisäisellä kaltevuuskompensaatiolla

• Vakiovirtatekniikka integroidulla verkkojännitteellä ja induktanssikompensaatiolla

• Integroitu suojaus itsepalautustilassa:

• VDD-alijännitesuoja (UVLO)

• VDD-ylijännitesuoja (OVP)

• Ylikuumenemissuoja (OTP)

• Jakso sykliltä virtaraja

• Ylikuormitussuoja (OLP)

• Oikosulkusuojaus (SCP)

• Etuosan pimennys (LEB)

• CS-nastainen avoimen piirin suojaus

• Pakkaustyyppi SOT23-6L

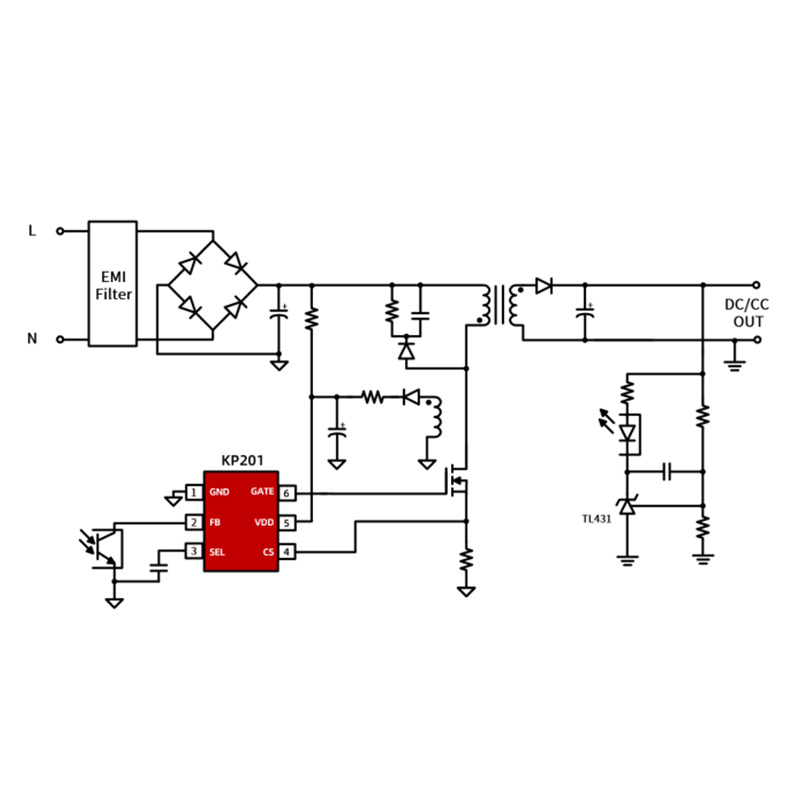

Tyypillinen sovellus

• Laturit ja sovittimet

• Moottorikäytön virransyöttö
