KP2813ASGA

Korkea PF, matala THD, ensisijaisen puolen ohjaus, paluuvakiojänniteohjain

KP2813ASGA on korkea tehokerroin, pieni harmoninen kokonaissärö, ensisijaisen puolen ohjattava paluuvakiojänniteohjain. Sirussa on sisäänrakennettu korkeajännitteinen käynnistyspiiri, joka voi täyttää nopean käynnistyksen ja erittäin matalan valmiustilan vaatimukset.

KP2813ASGA käyttää lähes resonanssia, järjestelmällä on korkea työteho, mutta se voi myös saada paremman EMC-suorituskyvyn. Siru voi asettaa alimman työtaajuuden, joka voi varmistaa lähtöjännitteen vakauden täyden kuormitusalueen olosuhteissa ja täyttää alhaisen valmiustilan häviön vaatimukset. KP2813A on varustettu portaittain säädettävällä adaptiivisella lähtöjännitteen rajoitusmekanismilla, joka nopeuttaa dynaamista kuormitusvastetta vastaamaan eri sovellusten tarpeita.

KP2813ASGA on täysin integroitu suojaominaisuuksilla, mukaan lukien: VDD Alijännitesuoja (VDD UVLO), VDD Ylijännitesuoja (VDD OVP), tulo Alijännitesuoja (BOP), lähtö Ylijännitesuoja (OVP), lähtö Alijännitesuoja (UVP), syklivirran raja (OCP), epänormaali ylivirtasuoja (AOCP), ylikuormitussuoja (OLP), oikosulkusuoja (SCP), sisäänrakennettu ylikuumenemissuoja (OTP), etuosan sammutus (LEB) jne.

Pääominaisuus

• Korkea hyötysuhde kvasiresonanssitilassa

• Täysjännitteen tehokerroin >0,95, THD<8 %

• Luokitetut harmoniset harmoniset täyttävät IEC61000-3-2 luokan C

• Sisäänrakennettu suurjännitekäynnistyspiiri, järjestelmän käynnistysaika <300 ms

• Lähtö vakiopaineen tarkkuus < ±3 %

• Nopea dynaaminen säätötoiminto

• Erittäin pieni käynnistys- ja käyttövirta, valmiustilan virrankulutus <50mW

• Kapselointityyppi SOP-8

• Integroidut suojaominaisuudet:

• VDD ylijännite-/alijännitesuoja (VDD OVP/UVLO)

• Output Overvoltage Protection (OVP)

• Tulon alijännitesuojaus (BOP)

• Ylikuumenemissuoja (OTP)

• Viikoittainen voimassaoloaikasuojaus (OCP/AOCP)

Ulostulon oikosulkusuojaus (SCP)

• Ylikuormitussuoja (OLP)

• Etuosan pimennys (LEB)

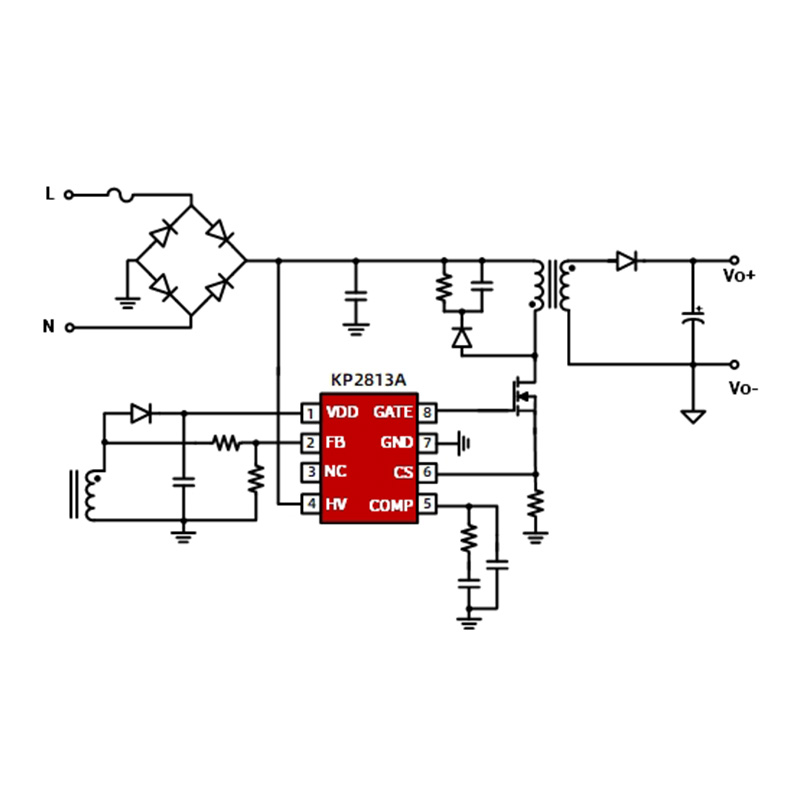

Tyypillinen sovellus

• Älykäs valaistus, maisemavalaistus

• Vakiojännite ulkoinen virtalähde
