KP35026VGA

Edullinen, nopea dynaaminen vaste offline PWM-ohjausvirtakytkin

KP35026VGA on tehokas ja edullinen PWM-ohjattu virtakytkin 3,3 V:n tehokäyttöisiin sovelluksiin, joissa on yksinkertaiset oheispiirit ja muutama komponentti. Samalla IC-sisäänrakennetut korkeajännitteiset MOSFETit voivat parantaa järjestelmän ylijännitesietokykyä.

Toisin kuin perinteisissä PWM-ohjaimissa, KP35026VGA:ssa ei ole kiinteitä kellotaajuusmuuttajien MOSFETejä, ja järjestelmän kytkentätaajuutta voidaan säätää automaattisesti kuormituksen vaihtuessa. Siru käyttää monimuotoista PWM-ohjaustekniikkaa ja dynaamisen vasteen optimointipiiriä, mikä parantaa tehokkaasti dynaamista vastekykyä, optimoi lineaarisen säätönopeuden ja kuormituksen säätönopeuden sekä vähentää merkittävästi järjestelmän kuuluvaa melua. Lisäksi sisäinen huippuvirran tunnistuskynnys voidaan säätää automaattisesti todellisen kuormitustilan mukaan, mikä voi tehokkaasti vähentää valmiustilan virrankulutusta kuormittamattomassa tilassa.

KP35026VGA integroi täydelliset suojaominaisuudet itsepalautumiseen: VDD-alijännitesuoja, ulostulon ylijännitesuoja, jaksoittainen virtaraja, epänormaali ylivirtasuoja, ylikuumenemissuoja ja ylikuormitussuoja.

Pääominaisuus

• Kiinteä lähtö 3,3V

• Nopea dynaaminen vaste täyttää WIFI-virtalähteen vaatimukset

• Ei kuormitusta valmiustilassa virrankulutus alle 20mW

• Integroitu jatkuvavirtadiodi

• Integroitu 500 V korkeajännite MOSFET ja suurjännitekäynnistyspiiri

• Jopa 45 kHz:n kytkentätaajuus

• Monitilaohjaus, ei ääntä

• Tukee alas- ja alas-topologiaa

• Hyvä lineaarinen säätönopeus ja kuormituksen säätönopeus

• Integroitu pehmeä käynnistyspiiri

• Sisäiset suojaustoiminnot:

• Ylikuormitussuoja (OLP)

• Cycle Current Limit (OCP)

• Epänormaali ylivirtasuoja (AOCP)

• Output Overvoltage Protection (OVP)

• Ylikuumenemissuoja (OTP)

• Kapselointityyppi SOP-4

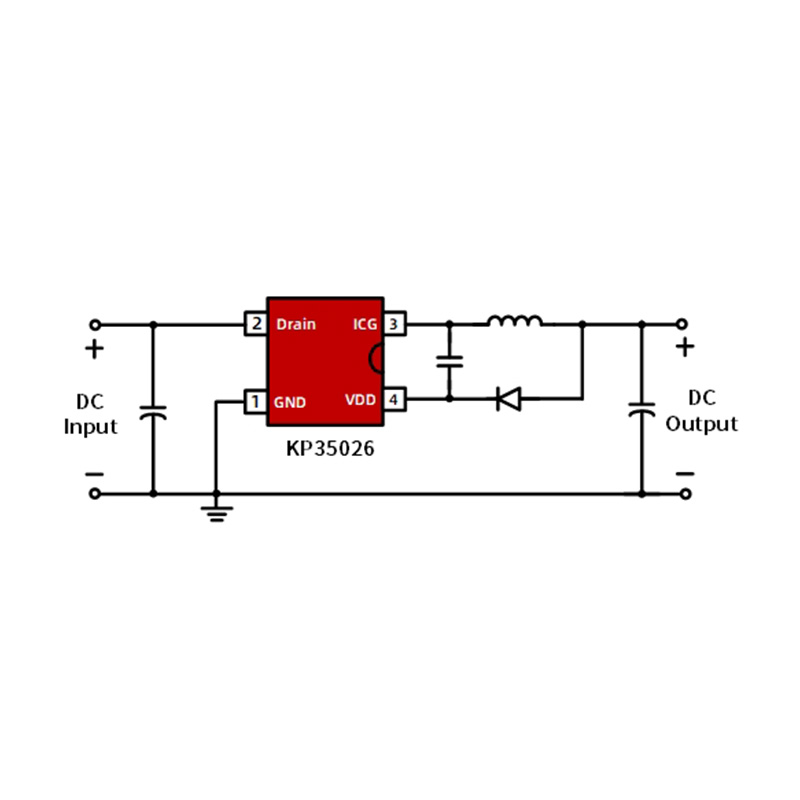

Tyypillinen sovellus

• Älykäs valaistus/WIFI-virtalähde
