KP3111LGA

Tehokas, edullinen off-line PWM-virtakytkin

KP3111LGA on eristämätön, erittäin integroitu ja edullinen PWM-virtakytkin alennus- ja alennuspiireihin.

KP3111LGA käyttää korkeajännitteistä yhden kiekon prosessia, jossa on 500 V korkeajännite MOSFET ja samaan kiekkoon integroitu ohjain, jota ohjataan vaihtamalla huippuvirtatilaa. Erittäin tarkka 5 V:n oletuslähtö on taattu täydellä jännitetuloalueella. Sirun sisällä oskillaattorin taajuus on kiinnitetty 31 kHz:iin, jossa on buffing-toiminto, joka optimoi EMI-ilmiön edellyttäen, että lähtöteho on varmistettu. Samanaikaisesti siru on suunniteltu raskaan ja raskaan kuormituksen tilaan, joka voi helposti saavuttaa valmiustilan virrankulutuksen alle 50mW.

KP3111LGA integroi täydelliset suojatoiminnot: VDD-alijännitesuoja, jaksoittainen virtaraja, ylikuumenemissuoja, ylikuormitussuoja ja oikosulkusuoja.

Pääominaisuus

• Erittäin tarkka 5 V oletuslähtö

• Integroitu 500 V korkeajännite MOSFET ja suurjännitekäynnistyspiiri

• Alhaiset järjestelmäkustannukset

• Tuki- ja nostopiiri

• Huippuvirran tilan ohjaus

• Erittäin alhainen valmiustilan virrankulutus alle 50mW

• Erittäin pieni käyttövirta, tukee pientä VDD-kapasitanssia

• Integroitu 31 kHz:n oskillaattori, jossa syöttötoiminto

• Integroitu pehmeä käynnistyspiiri

• Integroidut suojaominaisuudet:

• Ylikuormitussuoja (OLP)

• Ylikuumenemissuoja (OTP)

• Cycle Current Limit (OCP)

• Etuosan pimennys (LEB)

• VDD alijännitesuoja

• Pakkaustyypit SOP-8, TO-92 ja SOT23-3L

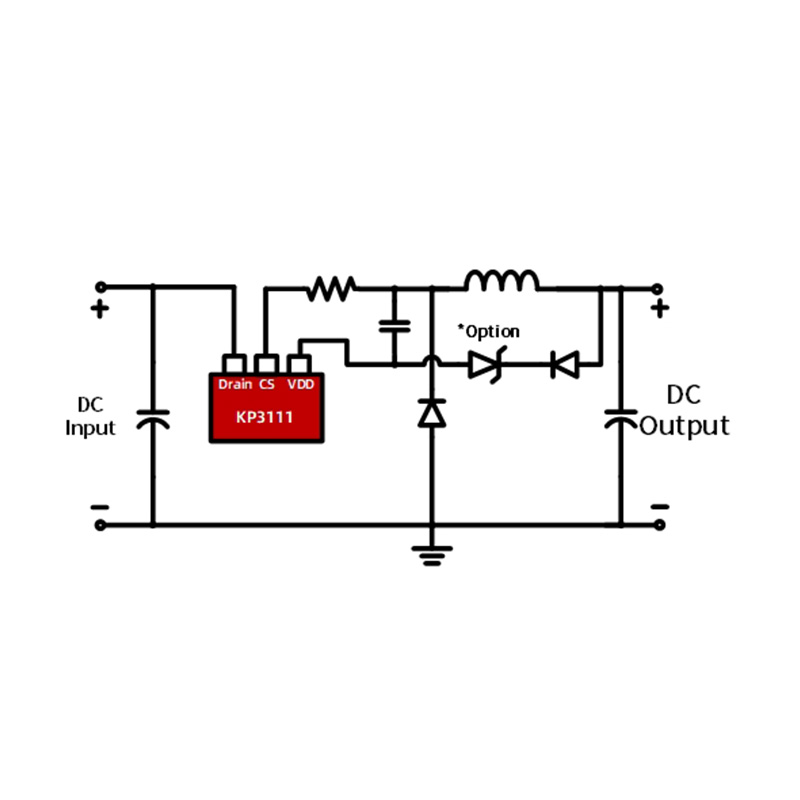

Tyypillinen sovellus

• Pienten kodinkoneiden virtalähde

• Lisävirtalähde
