KP15052SPA

Tehokas, edullinen off-line PWM-ohjausvirtakytkin

KP15052SPA-sarja on tehokas, edullinen PWM-ohjattu virtakytkin off-line-sovelluksiin, joissa on yksinkertaisia ​​oheispiirejä ja vähemmän komponentteja. Samalla sisäänrakennetut korkeajännitteiset MOSFETit voivat parantaa järjestelmän ylijännitesietokykyä.

Toisin kuin perinteisissä PWM-ohjaimissa, KP15052SPA:ssa ei ole kiinteitä kellokäyttöisiä MOSFETejä, ja järjestelmän kytkentätaajuutta voidaan säätää automaattisesti kuormituksen mukaan. Samanaikaisesti siru käyttää monimuotoista PWM-ohjaustekniikkaa, joka yksinkertaistaa tehokkaasti oheispiirin suunnittelua, parantaa lineaarista säätönopeutta ja kuormituksen säätönopeutta sekä eliminoi järjestelmätyöstä kuuluvan melun. Lisäksi sisäinen huippuvirran tunnistuskynnys voidaan säätää automaattisesti todellisen kuormitustilan mukaan, mikä voi tehokkaasti vähentää valmiustilan virrankulutusta kuormittamattomassa tilassa.

KP15052SPA integroi täydelliset suojatoiminnot itsepalautumiseen: VDD-alijännitesuoja, jaksoittainen virtaraja, ulostulon ylijännitesuoja, ylikuumenemissuoja, ylikuormitussuoja ja VDD-ylijännitesuoja.

Pääominaisuus

• Integroitu 500 V korkeajännite MOSFET ja suurjännitekäynnistyspiiri

• Optimoi kevyen kuorman melu ja paranna järjestelmän häiriönestokykyä

• Monitilaohjaus, ei ääntä

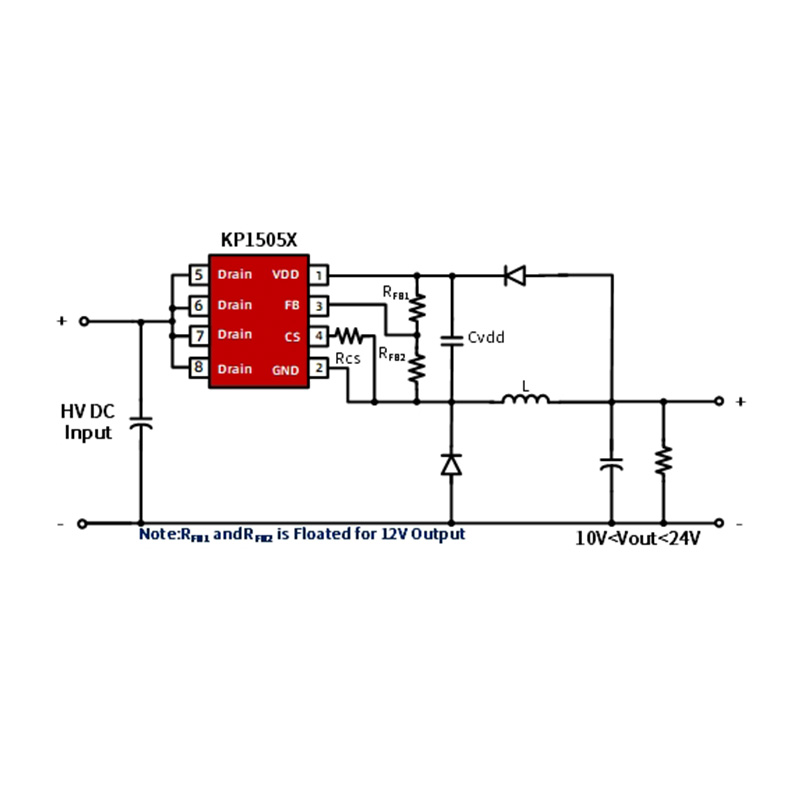

• Tukee step-down- ja step-down-topologiaa

• 12 V:n oletuslähtö (FB-jalkajousitus)

• Valmiustilan virrankulutus <50mW

• Hyvä lineaarinen säätönopeus ja kuormituksen säätönopeus

• Integroitu pehmeä käynnistyspiiri

• Sisäiset suojaustoiminnot:

• Ylikuormitussuoja (OLP)

• Cycle Current Limit (OCP)

• Output Overvoltage Protection (OVP)

• VDD:n yli-, alijännite- ja jännitesuoja

• Kapselointityyppi SOP-8
