CW1131

Tehokas, edullinen off-line PWM-ohjauskytkin

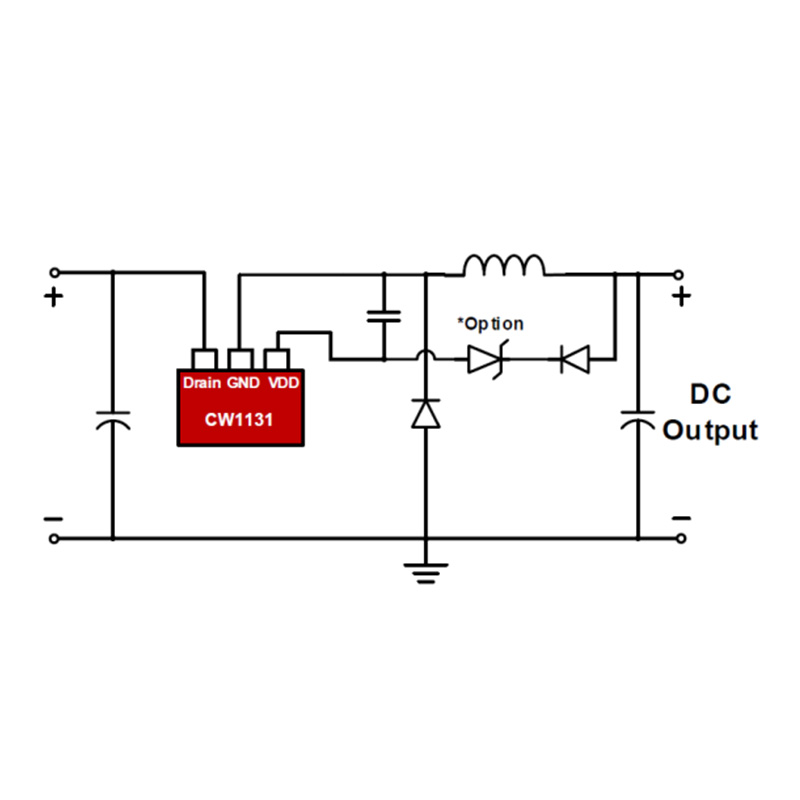

CW1131 on eristämätön, erittäin integroitu ja edullinen PWM-virtakytkin nosto- ja nostopiireihin. CW1131 käyttää korkeajännitteistä yhden kiekon prosessia, joka integroi 500 V:n suurjännitteiset MOSFETit ja ohjaimen, jota ohjataan vaihtamalla huippuvirtatilaa samalle kiekolle. Erittäin tarkka 5 V:n oletuslähtö on taattu koko jännitetuloalueella.

Sirun sisällä sirun minimi Toff-aika on kiinnitetty 32us:aan ja siinä on syöttötoiminto, joka optimoi EMI-ilmiön lähtötehon varmistamisen ehdoilla. Samanaikaisesti siru on suunniteltu raskaan ja raskaan kuormituksen tilaan, joka voi helposti saavuttaa valmiustilan virrankulutuksen alle 50mW. CW1131 integroi täydelliset suojatoiminnot: VDD-alijännitesuoja, jaksoittainen virtaraja, epänormaali ylivirtasuoja, ylikuumenemissuoja, ylikuormitussuoja ja oikosulkusuoja.

Pääominaisuus

• Erittäin tarkka 5 V oletuslähtö

• Integroitu 500 V korkeajännite MOSFET ja suurjännitekäynnistyspiiri

• Integroitu näytteenottovastus, alhaiset järjestelmäkustannukset

• Tukee erittäin matalan jännitteen (yli 15 V) sovelluksia

• tukee alas- ja alennuspiirejä

• huippuvirran tilan ohjaus

• Erittäin alhainen valmiustilan virrankulutus alle 50mW

• Erittäin pieni käyttövirta, tukee pientä VDD-kondensaattoria

• Integroitu pehmeä käynnistyspiiri

• Integroidut suojaominaisuudet:

• Ylikuormitussuoja (OLP)

• Ylikuumenemissuoja (OTP)

• Cycle by Cycle Current Limit (OCP)

• Epänormaali ylivirtasuoja (AOCP)

• Etuosan pimennys (LEB)

• VDD Alijännitesuoja

• Pakkaus SOT23-3L
