AS1631

Half Bridge Resonant LLC -ohjaussiru

AS1631 on resonanssikytkentätehon ohjain, joka perustuu puolisillan LLC-resonanssimuuntimeen. Siru integroi korkeajännitteisen käynnistyksen, vaihtovirtakatkon havaitsemisen ja X-kondensaattorin purkaustoiminnot, jotka täyttävät nopean käynnistyksen ja erittäin alhaisen valmiustilan vaatimukset. AS1631:ssä on puolisiltakäyttöinen taajuusmuuttaja, joka tuottaa suoraan 50 %:n käyttösuhteen täydentävän taajuusmuuttajan. Sirussa on sisäänrakennettu erittäin tarkka VCO-oskillaattori, jonka suurin toimintataajuus on 350 kHz. Siru integroi mukautuvan kuolleiden vyöhykkeiden ohjauksen toiminnon, joka varmistaa virtakytkimen putken nollajännitteen (ZVS), mikä parantaa järjestelmän tehokkuutta. Samalla kapasitiivinen vyöhykesuojaustoiminto on integroitu välttämään siltavarren suoraa läpimenoa ja kovaa kytkintä, mikä parantaa järjestelmän luotettavuutta.

Lisäksi siru voidaan ohjata matalaan valmiustilaan ulkoisella signaalilla, mikä vähentää järjestelmän valmiustilahäviötä. AS1631 on täysin integroitu suojaominaisuuksiin, mukaan lukien: VDD yli-/alijännitesuoja (VDD OVP/UVLO), VBT-alijännitesuoja (VBT UVP), AC-ylijännite- ja tuloalijännitesuoja (LOVP & HV/BR BOP), ylikuormitussuoja (OLP) ) ja resonaattorin ylivirtasuoja (CBC OCP / SOCP), ulostulon ylivirtasuoja (OCP), kapasitanssivyöhykesuoja, SEL-nastainen oikosulkusuojaus, ylikuumenemissuoja (OTP).

Pääominaisuus

• Erittäin tarkka VCO-säätö

• Tukee maksimitaajuutta 350 kHz

• Integroitu 650 V puolisiltakäyttö

• Integroitu suurjännitekäynnistystoiminto

• Mukautuva kuolleiden vyöhykkeiden aikaohjaus

• Pehmeä käynnistystoiminto on konfiguroitavissa

• Integroitu AC-virtakatkon tunnistus ja X-kondensaattorin purkaus

• Tukee PFC-vapaita suunnittelusovelluksia

• Normaali työtila tai matala valmiustila voidaan määrittää

• Kapselointityyppi SOP-16

• Integroidut suojaominaisuudet:

• VDD ylijännite-/alijännitesuoja (VDD OVP/UVLO)

• VBT-alijännitesuojaus (VBT UVP)

• HV pin-tulo Alijännitesuoja (HV BOP)

• BR pin konfiguroitava tulo Alijännitesuoja (BR BOP)

• AC-ylijännitesuoja (LOVP)

• Ylikuormitussuoja (OLP)

• Onkalovirta Syklinen ylivirtasuoja (CBC OCP)

• Output Overcurrent Protection (OCP)

• Kapasitiivinen aluesuojaus

• SEL-nastainen avoin oikosulkusuoja

• Ylikuumenemissuoja (OTP)

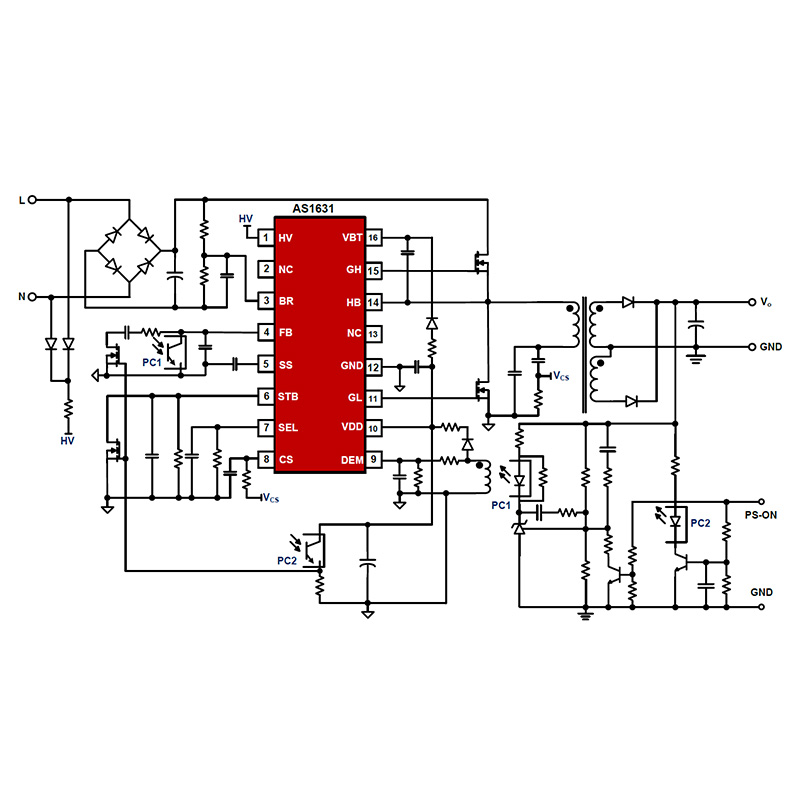

Tyypillinen sovellus

• TV-korttikortin virtalähde

• LED-sovellukset

• Sovittimen virtalähde

• Avoin, palvelin- ja muu kytkentävirtalähde
