KP18068ESPA

PF>0,7, viisi Full High Voltage lineaarista LED-himmennyssirua

KP18068ESPA on erittäin tarkka viisisuuntainen täysjännitteinen LED-lineaarinen vakiovirran himmennyssiru, joka voi täyttää IEC-61000-3-2:2020-spesifikaatioiden vaatimukset. I2C (Inter-Integrated-Circuit Bus) -liitäntää voidaan käyttää viiden virran koon asettamiseen itsenäisesti, ja se tukee erilaisia ​​himmennystiloja. CW-kanava on analoginen himmennystila, RGB-kanava tukee analogista himmennys- ja chopper-himmennystilaa, ja jokainen kanava tukee 1024 harmaasävyä himmennystä, jotta se täyttää himmennysvaatimukset eri tilanteissa.

KP18068ESPA:n CW-piiri kestää 500 V, ja se voidaan syöttää suoraan vaihtovirtasyötöllä korkeajännitteisen lampun palkkia ohjaamaan, maksimivirta on 77,5 mA; RGB-piiri kestää jännitteen 500V, maksimivirta 48mA, täyttääkseen korkeajännitteisen RGB-lineaarisen vakiovirran. KP18068:n etuna on korkea vakiovirran tarkkuus ja 0,1 %:n himmennyssyvyys.

Integroidussa verkkojännitteen kompensointitoiminnossa KP18068ESPA, kompensointipisteessä ja kompensointijyrkkyydessä on nimellisvalintatoiminto, joka pystyy helposti täyttämään korkean ja matalan jännitteen vakiotehovaatimukset ilman lisälaitteita. Samaan aikaan on myös integroitu ylikuumenemissuojatoiminto, kun sirun lämpötila ylittää ylikuumenemissuojapisteen, siru vähentää automaattisesti lähtövirtaa järjestelmän vakauden varmistamiseksi.

Pääominaisuus

• Täyttää IEC-61000-3-2:2020-spesifikaatiovaatimukset

• Viiden reittien himmennys

• I2C ohjaa älykästä himmennystä, tukee viittä samanaikaista työtä

• RGB-kanavan jännite 500V, maksimivirta 48mA

• CW-kanavan kestojännite 500V, maksimivirta 77,5mA

• Yksikanavainen 1024 harmaatason himmennys, himmennyssyvyys 0,1 %

• ±5 % vakiovirran lähtötarkkuus sirujen välillä

• Erittäin alhainen valmiustilan virrankulutus <20mW

• Integroitu tulolinjan jännitteen kompensointi

• RGB-kanava tukee sekä katkoja- että analogista himmennystä

• Integroitu 500 V korkeajännitevirtalähdepiiri

• Integroitu ylikuumenemissuoja (OTP)

• Pakkaustyyppi ESSOP-10L

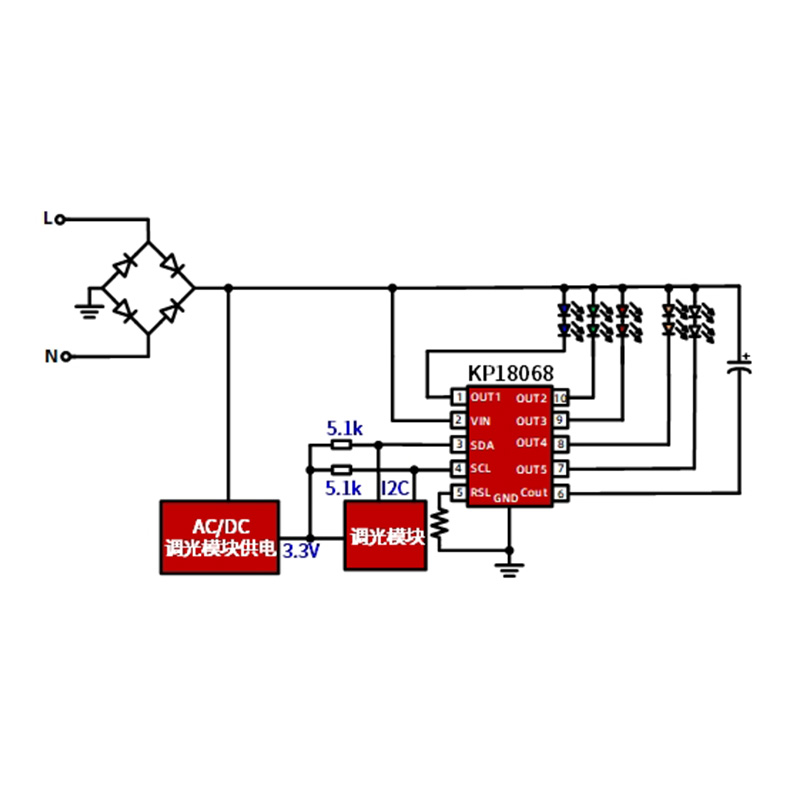

Tyypillinen sovellus

• LED-älypolttimovalo

• Muut LED-älyvalot jne
