KP106SPA

Eristämätön, alaspäin laskettava aktiivisen tehokertoimen korjaus LED-ohjainohjain

KP106SPA on pitkälle integroitu vakiovirta-LED-ohjain, siru ottaa käyttöön näennäisen resonanssin toimintatavan samalla kun se käyttää aktiivisen tehokertoimen korjauksen ohjaustekniikkaa korkean tehokertoimen, alhaisen harmonisen vääristymän ja korkean hyötysuhteen vaatimusten täyttämiseksi.

KP106SPA:ssa on integroidut korkeajännitteiset käynnistys- ja suurjännitevirtalähdepiirit, mikä yksinkertaistaa järjestelmän suunnittelua ja tuotantokustannuksia. Ottamalla näytteitä koko syklin induktanssivirrasta siru voi saada erittäin tarkan vakiovirran ulostulon, ja lähtölinjan jännite ja kuorman säätönopeus ovat erinomaiset.

KP106SPA integroi täydelliset suojatoiminnot varmistamaan järjestelmän turvallisen ja luotettavan toiminnan, kuten: VDD alijännitesuojatoiminto (UVLO), syklin virtaraja (OCP), ylikuumenemissuoja (OTP), ulostulon ylijännitesuoja (OVP), LED auki ja oikosulku piirin suojaus.

Pääominaisuus

• Aktiivisen tehokertoimen korjaustekniikka

• Täysjännitteen tehokerroin >0,9

• Integroidut korkeajännitteiset käynnistys- ja syöttöpiirit

• Korkea hyötysuhde kvasiresonanssitilassa

• ±3 % vakiovirran tarkkuus

• Erittäin pieni käyttövirta

• Erinomainen verkkojännitteen ja kuormituksen säätö

• Sisäiset suojaustoiminnot:

• Output Overvoltage Protection (OVP)

• Cycle Current Limit (OCP)

• Etuosan pimennys (LEB)

• LED-aukko- ja oikosulkusuojaus

• Ylikuumenemissuoja (OTP)

• Kapselointityyppi SOP-8

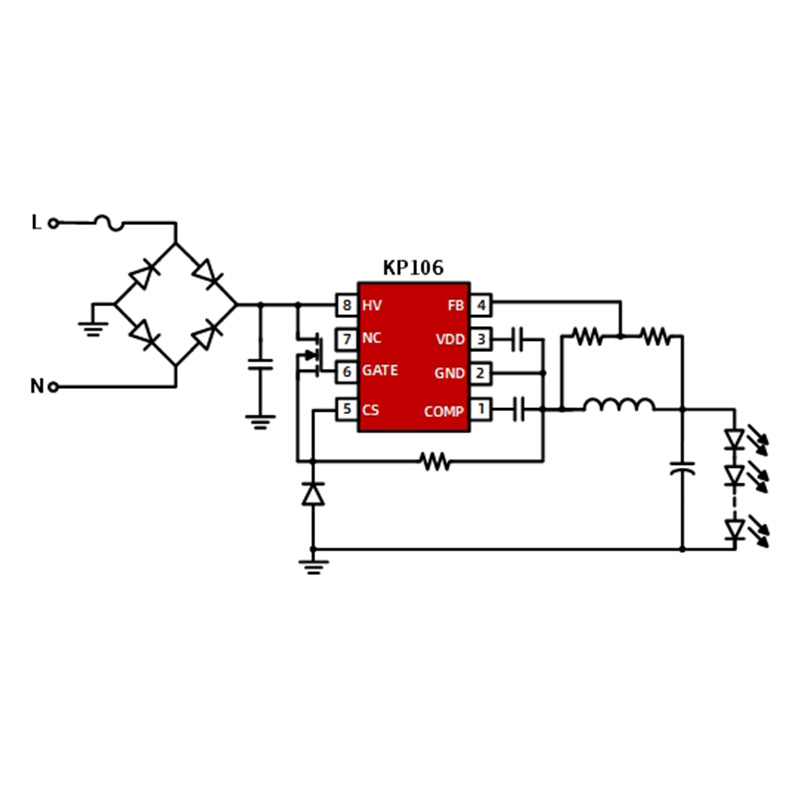

Tyypillinen sovellus

• LED valaistus
