KP18058ESPA

Viisi Full High Voltage lineaarista LED-himmennyspiiriä

KP18058ESPA on erittäin tarkka viisisuuntainen täyskorkeajännite LED lineaarinen vakiovirran himmennyssiru, joka voidaan asettaa itsenäisesti I2C (Inter-Integrated-Circuit Bus) -liitännällä, joka tukee erilaisia ​​himmennystiloja. CW-kanava on analoginen himmennystila, RGB-kanava tukee analogista himmennys- ja chopper-himmennystilaa, ja jokainen kanava tukee 1024 harmaasävyä himmennystä, jotta se täyttää himmennysvaatimukset eri tilanteissa.

KP18058ESPA CW-piiri kestää 500 V:n jännitteen, voidaan syöttää suoraan vaihtovirtasyötöstä, käyttää korkeajännitteistä lamppupalkkia, maksimivirta 77,5 mA; RGB-piiri kestää jännitteen 500V, maksimivirta 48mA, täyttääkseen korkeajännitteisen RGB-lineaarisen vakiovirran. KP18058:n etuna on korkea vakiovirran tarkkuus ja 0,1 %:n himmennyssyvyys.

Integroidussa verkkojännitteen kompensointitoiminnossa KP18058ESPA, kompensointipisteessä ja kompensointijyrkkyydessä on nimellisvalintatoiminto, joka pystyy helposti täyttämään korkean ja matalan jännitteen vakiotehovaatimukset ilman lisälaitteita. Samaan aikaan on myös integroitu ylikuumenemissuojatoiminto, kun sirun lämpötila ylittää ylikuumenemissuojapisteen, siru vähentää automaattisesti lähtövirtaa järjestelmän vakauden varmistamiseksi.

Pääominaisuus

• Viiden reittien himmennys

• I2C ohjaa älykästä himmennystä, tukee viittä samanaikaista työtä

• RGB-kanavan jännite 500V, maksimivirta 48mA

• CW-kanavan kestojännite 500V, maksimivirta 77,5mA

• Yksikanavainen 1024 harmaatason himmennys, himmennyssyvyys 0,1 %

• ±5 % vakiovirran lähtötarkkuus sirujen välillä

• Erittäin alhainen valmiustilan virrankulutus <20mW

• Integroitu tulolinjan jännitteen kompensointi

• RGB-kanava tukee sekä katkoja- että analogista himmennystä

• Integroitu 500 V korkeajännitevirtalähdepiiri

• Integroitu ylikuumenemissuoja (OTP)

• Kapselointityyppi ESOP-8

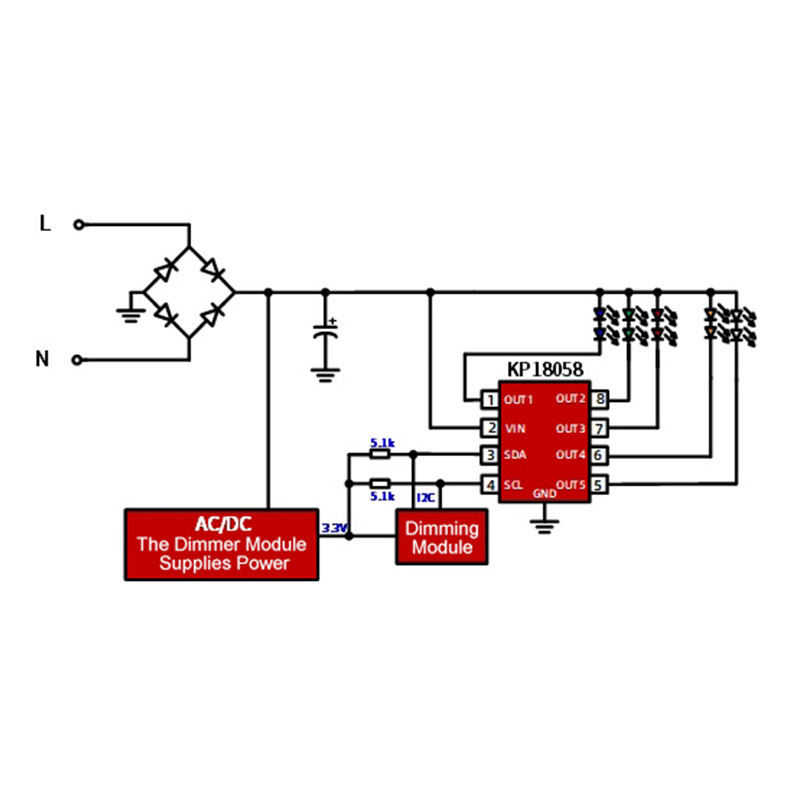

Tyypillinen sovellus

• LED-älypolttimovalo

• Muut älykkäät LED-valot jne
