KP1402ASS:iin

0-10v Lineaarinen himmennys, eristetty PWM-himmennyssiru

KP1402ASSGA on erittäin tarkka ja täysin konfiguroitu himmennyssignaalin muunnin. Siru pystyy havaitsemaan erilaisia ​​himmennystulosignaaleja (mukaan lukien 0/1-10V, 10-0/1V, 0/1-5V, 5-0/1V jännitteen himmennyssignaalit, 0-100 %:n käyttösuhteen PWM-signaalit ja yksinkertainen vastushimmennys signaalit) ja muuntaa tulosignaalin vastaavaksi toimintajakson PWM-signaaliksi. Käytetään LED-ohjaimen lähtövirran säätämiseen.

KP1402ASSGA:ssa on erilaisia ​​joustavia konfigurointitoimintoja ulkoisen vastuksen kautta, mukaan lukien lähtötaajuus voidaan asettaa, eri tulosignaalin tunnistusvirta voidaan asettaa, vastaava tulon himmennyssignaalin jännite tai toimintajakso voidaan asettaa, kun DIM OFF, minimilähtöteho sykli voidaan asettaa ja himmennyspuristinkohta voidaan asettaa. Käännettävä looginen himmennys voidaan asettaa arvoon 0-5/10V ja PWM-himmennys.

KP1402ASSGA tarjoaa erittäin laajan käyttöjännitteen 12 V - 100 V, mikä tekee sirun virtalähdepiiristä paljon yksinkertaisemman. KP1402A sisältää myös ylikuumenemissuojan, joka pysäyttää lähdön himmennyssignaalit, kun lämpötila on liian korkea järjestelmän luotettavuuden parantamiseksi.

Pääominaisuus

• Leveä VCC-käyttöjännite 12V - 100V

• Yhteensopiva eri himmennystilojen kanssa:

• Jännitteen himmennys: 0/1-10V, 10-0/1V, 0/1-5V, 5-0/1V

• PWM-himmennys: 0,4k-2kHz

• Resistanssin himmennys: 0-100kΩ

• Tukee PWM-positiivista ja negatiivista himmennyslogiikkaa

• Tulotasan tunnistusvirta on säädettävissä

• Lähdön himmennyssignaalin taajuus on portaattomasti säädettävissä

• DIM OFF -kynnys on portaattomasti säädettävissä

• Himmennyksen kiinnityskohtaa voidaan säätää

• Pienin lähdön käyttöjakso on portaattomasti säädettävissä

• Integroitu ylikuumenemissuoja

• Pakkaustyyppi SSOP-10

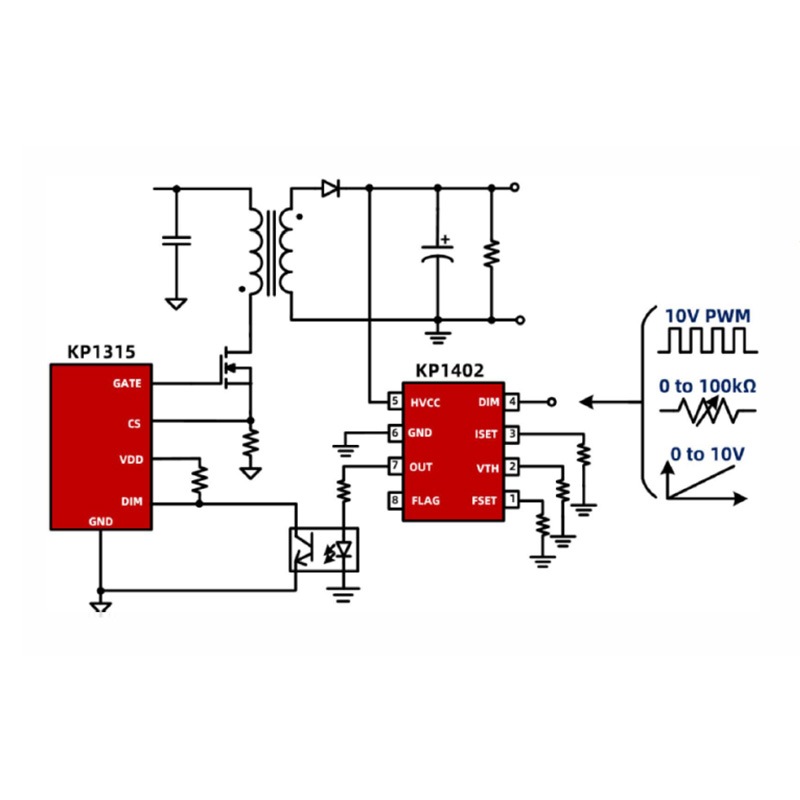

Tyypillinen sovellus

• Himmennettävä LED-ohjain • Himmenninohjain • Kaupallinen LED-valaistus
