KP107XLSPA

Eristämätön Quasi-Resonant Buck LED -virtakytkin

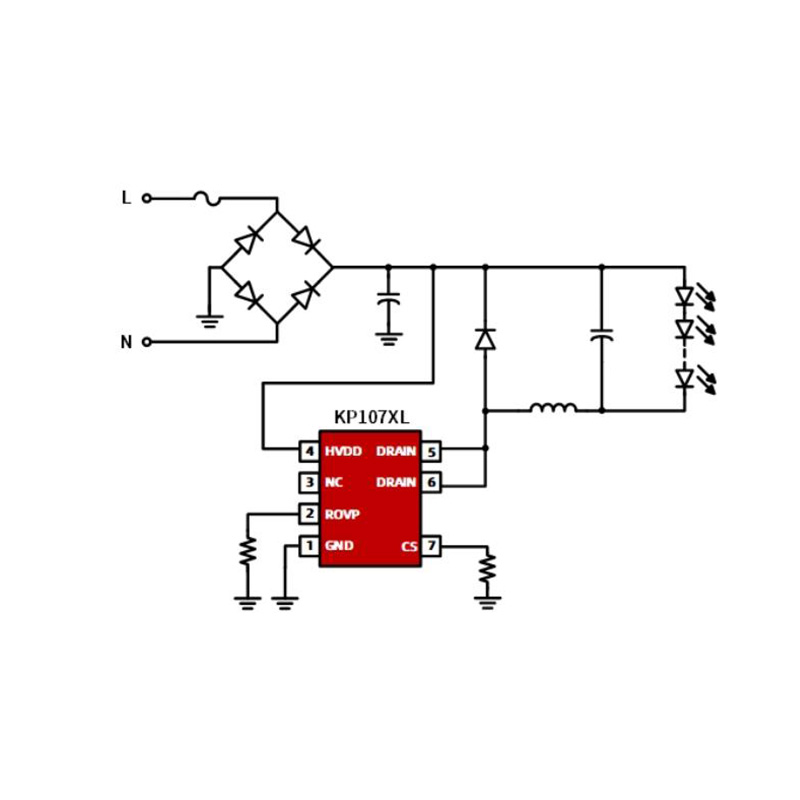

KP107XLSPA on pitkälle integroitu virtakytkin Quasi-Resonant Buck (QR-Buck) vakiovirran (CC) ohjauksella LED-valaistussovelluksiin ilman apukäämiä.

KP107XLSPA yhdistää 500 V:n MOSFET-tehon ja korkeajännitteisen käynnistys-/IC-syöttöpiirin yhdessä piirissä, mikä pienensi järjestelmän suunnittelukustannuksia. IC käyttää myös erittäin tarkkaa virrantunnistusmenetelmää, joka ylläpitää tarkan lähtövirran ja hyvän linjan/kuorman säädön.

KP107XLSPA integroi suojaustoiminnot, kuten eturivin pimennys, alijännitelukitus (UVLO), syklikohtainen virranrajoitus (OCP), lämpötakaisin (OTP), ulostulon ylijännitesuoja (OVP), LED-auko/oikosulkusuoja jne.

ominaisuudet

•  Integroitu 500 V MOSFETiin

•  Integroitu HV VDD -virtalähdepiiri

•  Ei VDD-korkin muotoilua

•  ±5 % CC-asetus

•  Quasi-Resonant for High Efficiency

•  Erittäin alhainen VDD-toimintavirta

•  Sisäänrakennettu AC-linjan CC-kompensointi

• Sisäänrakennetut suojaukset:

• Output Over Voltage Protection (OVP)

•  Jaksoittainen virranrajoitus

•  Leading Edge Blanking (LEB)

•  LED-suojaus oikosulku/avoin

•  On-chip Thermal Foldback (OTP)

•  Saatavilla SOP-7- ja DIP-7-paketilla

Sovellukset

• Tehokas LED-valaistus
